在毛巾生產中 需要把不符合規格的殘次品挑選出來。比如毛巾表面臟、異物、缺角、形狀不規則、毛邊、編織缺陷等 而通過人工就容易造成毛巾的出錯率，所以機器視覺就顯得非常的重要。那么的接下來就來看看毛巾缺陷檢測方案。
【原理與方法】
系統由機械結構、光學系統、運算與控制系統、算法軟件等構成。
系統原理：利用光源照射工件，通過光學成像系統采集圖像，相機和圖像采集卡將光學圖像轉換為數字圖像，計算機通過圖像處理軟件對圖像進行處理，分析獲取其中的有用信息顯示輸出，根據獲得的特征進行判斷和動作。
【檢測需求】
1.毛巾尺寸245mm*245mm;
毛巾顏色：白色
2.視野范圍200*200-400*400mm;
3.運行速度：90m/min;
4.檢測毛巾表面臟、異物、缺角、形狀不規則、毛邊、編織缺陷等;
5.檢測精度：0.3mm(深色);
6.工作距離：500mm以?xún)?nèi)

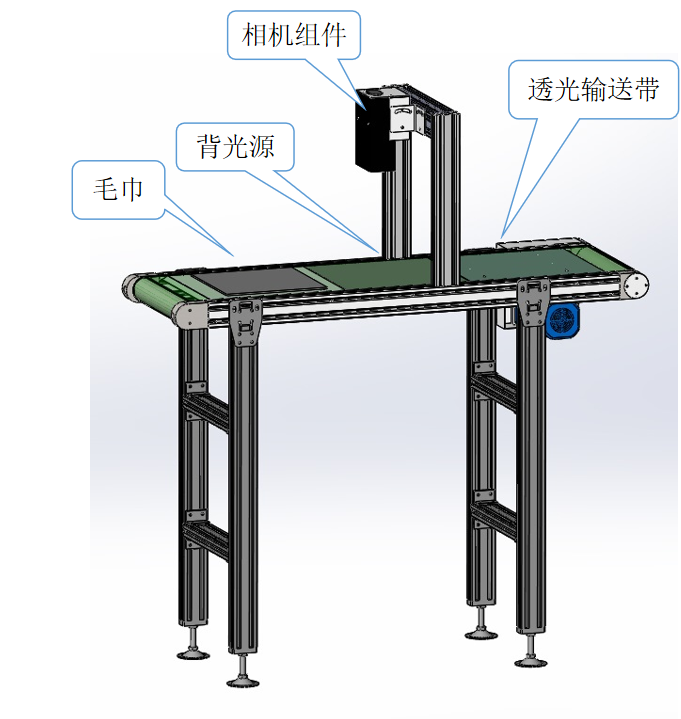

【檢測方案】
1.設備將單張毛巾平鋪到透光輸送帶上;
2.輸送帶將毛巾送到相機下方，觸發傳感器提供信號，相機拍照;
3.主機進行圖像采集，算法分析，給出處理結果。
4.處理結果包含編號及是否合格信息

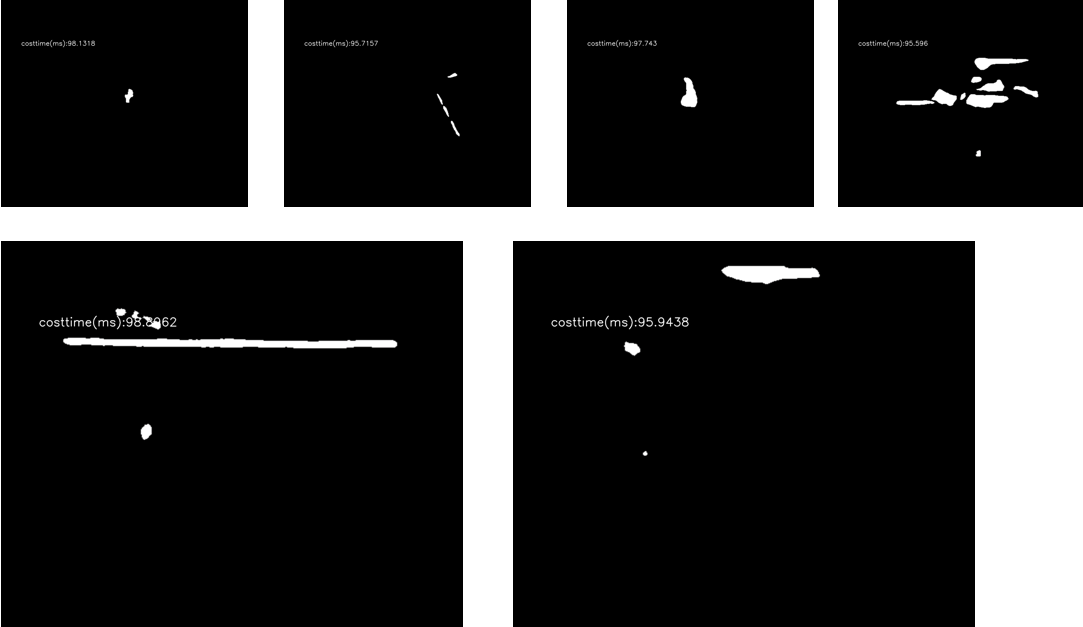

【檢測效果圖】
【軟件功能】
1、可逐個參數修改，或調用修改好的參數文檔，集中修改各項參數、閾值等。
2、可自行設定缺陷評判標準，進行產品登記分類
3、可利用Microsoft SQL Database做數據查詢及數據導入導出
4、可進行生產批號打印各種質量報告
